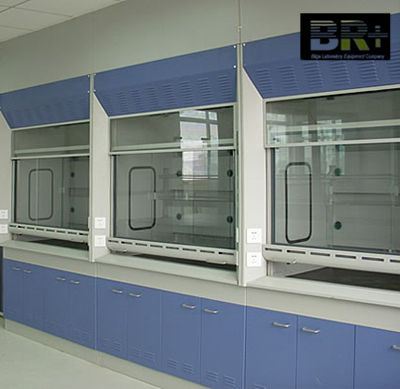

全鋼結構通風柜或通風櫥材質說明
A．結構組合：采用三段組合式柜體，上部柜體（通風柜），中間（操作臺面），下部柜體（內含單側獨立抽氣式組成柜及另側獨立水、電、管線系統容納柜設計。
B．外殼：采用厚1.2mm（含）以上鋼板沖壓成型制作，表面經耐酸堿EPOXY粉體烤漆涂裝處理。
C．內殼：采用進口耐酸堿通風柜內襯通風柜專用，厚6mm白色表面SOLID PHENOLIC RESIN COMPOSITE LINER 積層化學板裝設。
D．臺面：采用實驗室專用陶瓷板（耐高溫1200℃）或選用304、316L不銹鋼制作而成。具有耐腐、抗菌防靜電等優點。
E．照明：采用30W日光燈.
F．拉手：采用SUS304不銹鋼亞光方型拉手。
G．氣流板： 采用6mm厚通風柜專用抗倍特氣流板，安裝位置與角度需使排氣分布均勻，無死角，在標準狀況下，導流板上方與中、下方出風口排風量比例各約50±10%，以確保不同比重之氣體均能有效排除，另并具手動可調排風量比例設計，可提高中、下方出風口排風量比例至80%以上，以適應不同實驗之需求。
H．窗口：采用5mm厚的鋼化防爆玻璃。內部采用垂體平衡裝置，可以停留在上下任何位置。
I．柜體操作門上、下開啟高度： 600～700mm。
J．工作面風速： 0.4～0.6m/s。
K．排風量： 1080～1400m3/h。
L． 排風阻力： 5～12mmH2O。
M．工作電壓： AC220V～380V。
N．電機功率： 0.04～2.2kw(參考）。
O．電器配件：萬用插座（220V/10A）、日光燈、風機開停控制。
P．上水：1組DN25。（視用戶要求而配置）
Q．下水：1組DN50。（視用戶要求而配置）
R．出風口尺寸：Φ300mm。
S．風機：采用玻璃鋼材質，耐酸堿、抗老化。
T．風管：采用玻璃鋼材質，耐酸堿、抗老化。
| 主要功能特點： |
安全性
三塊導流板使處于不同高度空間的有害氣體分別從不同的段區排出。通風柜以操作表面風速0.5m/s的速度將通風柜中的空氣排出，確保無任何殘留氣體存在。通風效率高，排風量為450-1600m3/h，且噪聲小。 可為實驗者提供了更加安全、舒適的試驗空間。
智能化控制
通風采用通風柜風機排風，水、電、氣和通風一體化面板控制，可配備防腐、防爆照明燈，多功能（三相、單相）插座。具備氣體管道和多個水管接口�？蓾M足多種試驗使用水、用電、用氣的要求。
經濟性
較傳統的旁路通風柜，在空調環境下，可以節省能源50%左右。 |
|
| 規格（標準型） |
| 尺寸 |
1200mm L*D*H |
1500mm L*D*H |
1800mm L*D*H |
| 外部尺寸 |
1200*850*2350 |
1500*850*2350 |
1800*850*2350 |
| 內部尺寸 |
990*750*1205 |
1290*750*1205 |
1590*750*1205 |
| 下柜體尺寸 |
1200*650*860 |
1500*650*860 |
1800*650*860 |
| 臺面高度 |
860 |
860 |
860 |
| 風門開啟高度 |
650 |
650 |
650 |
| 推薦使用面風速 |
在風門開啟高度60%的位置上，通風柜使用平均面風速不低于0.5米/秒 |
|
|
| 可以根據用戶要求，設計、制造非標準型通風柜 |
|
|
